基于音速噴嘴的molbloc，氣流最高可達5,000 slm

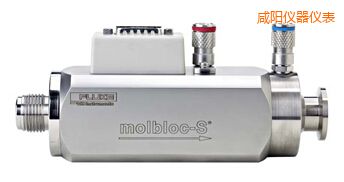

molbloc-S® 是一種高精確度的傳送標準，適用于校準其他傳送標準或過程流量計和控制器。molbloc-S 與 molbox1+ 或 molbox RFM™ 終端配合，可擴展 molbloc/molbox™ 校準系統的量程，并且為中高流量提供出眾的準確度。現有的 molbox1 終端配備了 4.0 或更高版本的嵌入軟件，而所有 molbox1+ 終端都能與 molbloc-S 結合使用。
特性一覽
·
對于 N2 和空氣，覆蓋高達 5,000 slm 的量程
·
可與 molbox1+ 或現有的 molbox1 和 molbox RFM 質量流量終端以及 COMPASS 軟件結合使用
·
重量校準支持可靠的流量文氏管（音速）噴嘴操作原則
·
污染物敏感度極低
·
測量不確定度：
對于 molbox1+，可達到 ±0.125% 讀數
對于 molbox1，金屬浮子流量計，可達到 ±0.2% 讀數
對于 molbox RFM，可達到 ±0.5% 讀數
·
可以使用空氣、N2、Ar、H2、He、N2O 和其他校準氣體，可以對環境氣體進行潮濕氣體密度補償
·
利用 molbox1+S 或其他 molbox 型號加上真空，可實現卓越的量程可調性（10:1 調節）。
·
冗余的上游絕壓測量使用 molbox 絕壓傳感器來降低不確定度并提高可靠性
·
完整的氣體溫度調節和測量
·
連續、實時的讀數，就像傳統的 molbloc-L 層流元件一樣
·
可以實現全自動
molbloc-S量程
通過 molbloc-S 的質量流速可直接與上游絕壓以及獨立的下游壓力或壓力差成比例。molbloc-S 流量量程由 molbloc 的壓力到流量轉化率 KF 定義。KF 的單位為 sccm/kPa，它定義了質量流量與傳送到 molbloc-S 的上游絕壓之間的關系。molbloc-S 校準工作是針對與 20 到 200 kPa（3 到 30 psia）、50 到 500 kPa（7 到 70 psia）或 200 kPa 到 2 MPa（30 到 300 psia）的上游壓力相對應的量程執行的。
為了使流量測量有效，molbloc-S 文丘管噴嘴處的流量是最重要的，例如，氣體速度等同于本地音速。當背壓率足夠低時可以達到關鍵流量，或保持 BPR 不變（molbloc-S 下游絕壓除以上游絕壓）。關鍵流量可接受的 molbloc-S BPR 值的上限介于 0.5 和 0.9 之間，具體取決于流量的雷諾數。
由于通過 molbloc-S 的質量流量與上游絕壓成比例，molbloc-S 的流量量程在應用中的限值受 BPR 限值的影響。要使 molbloc-S 元件的量程最大化，葉輪式流量計，必須在下游連接一個真空泵，減少流動時的下游壓力。當下游壓力足夠低時，就可以將上游壓力以及質量流速調節到針對 molbloc 校準類型的最小值，而不再受 BPR 限值的限制。如果 molbloc-S 使用大氣壓作為下游（無真空泵），則molbloc 所使用的上游壓力必須介于其校準類型的最大壓力到當 BPR 等于當前雷諾數下的 BPR 限值時的最小壓力之間。molbox1 終端包括了一些功能，可測量 BPR，面板式浮子流量計，在 BPR 值過高時自動提示操作人員，智能超聲波流量計，避免在流量非關鍵時進行測量。
|
molbloc/molbox通用技術指標
|
|
|
molbox1+
|
molbox RFM
除非另行說明，否則所有技術指標均與molbox1相同。
|
|
正常工作溫度范圍：
|
15到35°C
|
|
|
儲存溫度范圍：
|
-25到35°C
|
|
|
正常工作壓力范圍：
|
20到200 kPa絕壓（3到30 psia）；或50到500 kPa絕壓（7到70 psia）上游；或200到2000 kPa（30到300 psia），僅適用于molbox1+S。
|
|
|
總流量量程：
|
<1到5,000 slm
|
|
|
入口連接：
1E1-S到1E2-S
2E2-S到2E3-S
5E3-S和1E4-S
|
1/4 in. VCR™
1/2 in. VCR™
1 in. VCR™或1 in. NPT
|
|
|
出口連接：
5E1-S到2E3-S
5E3-S、1E4-S
|
16 mm (3/4 in.) ISO-KF型真空法蘭盤
40 mm (1 1/2 in.) ISO-KF型真空法蘭盤
|
|
|
支持的氣體：
|
氮氣(N2)、干空氣、潮濕空氣、氬(Ar)、一氧化碳(CO)、氦(He)、氧氣(O2)、二氧化碳(CO2)、四氟化碳(CF4)、乙烷(C2H6)、乙烯(C2H4)、三氟甲(CHF3)、六氟乙烷(C2F6)、氫氣(H2)、甲烷(CH4)、一氧化二氮(N2O)、丙烷(C3H8)、六氟化硫(SF6)、丁烷(C4H10)、八氟環丁烷(C4F8)、氙氣(Xe)
|
|
|
流量測量
|
|
范圍：
|
取決于molbloc的尺寸和壓力校準量程（請參閱molbloc-S量程表格）
|
|
|
所需背壓率：
|
0.4到0.9，流量計廠家，取決于雷諾數
|
|
|
校準氣體：
|
標準：干空氣
可選：N2（取代標準空氣校準或作為補充）、Ar、H2、He、N2O。有關這些氣體和其他氣體在特定量程內的可用性，請咨詢廠家。
*濕空氣操作需要進行干空氣校準
|
|
|
molbloc-S壓力校準量程：
|
低壓力(LP)：
20到200 kPa絕壓（3到30 psia），玻璃轉子流量計，上游
標準壓力(SP)：
50到500 kPa絕壓（7到70 psia），上游
高壓力(HP)：
200到2 MPa絕壓（30到300 psia），上游
* HP校準僅適用于molbox1+S終端
*流量測試技術指標在10%到100% molbloc量程內有效
|
|
|
分辨率：
|
±0.0015% FS
|
±0.01%讀數
|
|
精確度：
|
讀數的±0.06％
|
±0.30%讀數
|
|
預測的穩定度（一年期）
|
讀數的±0.05％
|
讀數的±0.2％
|
|
測量不確定度
|
讀數的±0.2％
特級校準：±0.125%讀數
|
50到500 kPa時，±0.5%讀數
|
|
型號
|
描述
|
|
1E1-S
|
KF [sccm/kPa]:
10
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
2E1-S
|
KF [sccm/kPa]:
20
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，彎管流量計，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
5E1-S
|
KF [sccm/kPa]:
50
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
1E2-S
|
KF [sccm/kPa]:
100
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，楔式流量計，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
2E2-S
|
KF [sccm/kPa]:
200
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，金屬管浮子流量計，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
5E2-S
|
KF [sccm/kPa]:
500
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，高壓流量計，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
1E3-S
|
KF [sccm/kPa]:
1000
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
2E3-S
|
KF [sccm/kPa]:
2000
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
5E3-S
|
KF [sccm/kPa]:
5000
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流元素
· 運輸和存儲箱
· 用于上游連接的可重復使用的柔軟VCR O形圈；ISO-KF和安裝說明；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 標準壓力(SP)的標準不確定性校準，并具有空氣和經認證的校準報告。
溢價的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
1E4-S
|
KF [sccm/kPa]: 10,000
每個molbloc-S在交付時都附帶以下內容：
· molbloc-S流量元素
· 運輸和存儲箱
· 用于molbloc上游連接的柔軟的，可重復使用的VCR O形圈；用于molbloc下游連接的ISO-KF樣式定心環、夾具和超壓環；安裝說明
· 處于標準壓力(SP)的標準不確定性校準，具有空氣和經認證的校準報告。
· 高度的不確定性、HP或LP壓力校準以及其他可用的校準氣體-咨詢機構或工廠。
|
|
molbloc-S校準選件
|
低壓20到200 kPa（3到30 psia）
molbloc上游（指定溢價或標準）
標準壓力50到500 kPa（7到70 psia）
molbloc上游（指定溢價或標準）
高壓200到2000 kPa（30到300 psia）
molbloc上游（指定溢價或標準）
|
